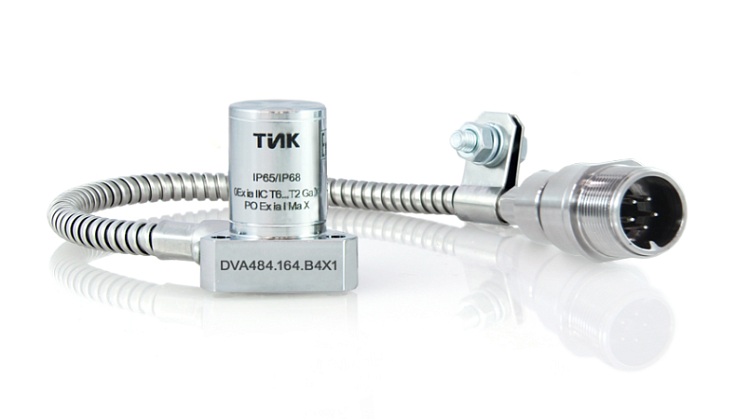

Вибропреобразователь DVA484.164

На выходе измеренные величины состояния – виброускорение, виброскорость, виброперемещение (в оценке: СКЗ, амплитуда, размах).
Выходной интерфейс – RS-485.
Предназначен для распределенных систем мониторинга периодического действия на базе цифровой полевой шины и для интеграции c внешними системами РСУ (DCS, PCS).

В герметичном корпусе находятся интегральный датчик ускорения и плата преобразования.

Исполнение датчика - триангулярный корпус, ТИК-KXX разъем на кабеле (аналог MIL), крепление на 3 винта.

Метрологические параметры

• Коэффициент преобразования / Диапазон показаний виброскорости, мм/с
• 1 / 0-50

• 1 / 0-80

• 1 / 0-200

•

• Коэффициент преобразования / Диапазон показаний виброускорения, м/с2
• 1 / 0-25

• 1 / 0-40

• 1 / 0-100

•

• Коэффициент преобразования / Диапазон показаний виброперемещения, мкм
• 1 / 0-100

• 1 / 0-160

• 1 / 0-400

•

• Диапазон рабочих частот, Гц
• 2-1000

• 3-1000

• 5-1000

•

• Частотный диапазон нефильтрованного динамического сигнала (выборки), Гц
• 2-10 000


Тип выходного сигнала

• Тип выходного сигнала
• RS-485

•

• Протокол
• Modbus RTU

•

• Диапазон питающих напряжений, В
• 10-24


Взрывозащита

• Вид
  искробезопасная электрическая цепь


• Маркировка
  РO Ex ia I Ma X

• 0Ex iа IIC Т6…T2 Ga Х

• Ex ia IIIC T200 100°C…T200 280°C Da X

• Ex ib IIIC T95°C…T275°C Db X
• 2Ex nA IIC T6…T2 Gc X
•

• Подключение
  через контроллер TIK-PLC

• через барьер безопасности TIK-BIS

Конструктивные параметры

• Исполнение
  TИК-KXX разъем на кабеле


• Габаритные размеры, мм
  Ø39,25x42,5


• Масса, кг, не более
  0,1


• Тип крепления
  винт M4 3 шт.


• Степень защиты
  IP65/IP68

Эксплуатационные параметры

• Диапазон рабочих температур, ºС
  -40...+80 (климатическое исполнение H)

• -60...+80 (климатическое исполнение X)

Параметры надёжности и гарантии изготовителя

• Средняя наработка на отказ, часов, не менее
  100 000


• Гарантийный срок эксплуатации, мес.
  24


• Срок службы, лет, не менее
  20


• Межповерочный интервал
  2 года
•


Заменяемые производители и модели:

KG QM42VT

VBR

YD280

VTB 25G/2G & 100G/2G / TB 2G/4G

AP35D / AP35D01

ДВЦ-301-1
ДВЦ-301-2
ДВЦ-301-5
ДВЦ-301-10

ИВД3

ATS-3D

ИН-А201
АЦт90

ZET 7052-N

АК-Д2
АН-Д3

ВП-25
