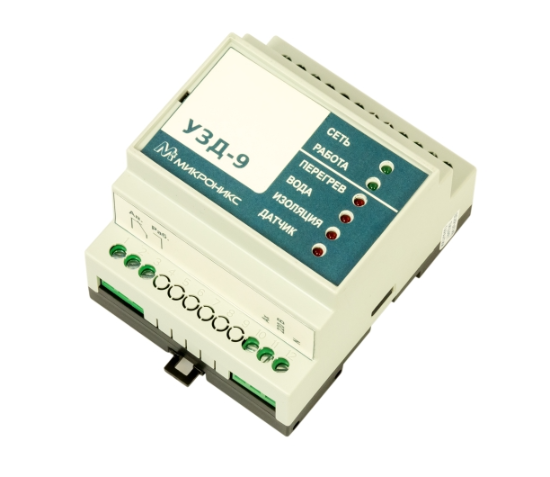

УЗД-9 Комбинированное устройство защиты двигателя
+375 (17) 365-64-51
Устройство представляет из себя автоматический микропроцессорный контроллер и предназначено для защиты от аварий двигателей погружных насосов. УЗД-9 обеспечивает возможность мониторинга состояния двигателя и управления двигателем, работает совместно с датчиками температуры и влаги, установленными в двигателе.
Устройство предназначено для использования в составе взрывозащищённых шкафов или в составе систем, требующих дистанционного отображения состояния индикаторов изделия.
УЗД-9 является функциональным аналогом УЗД-8Р.
Отличие УЗД-9 от УЗД-8Р
• Подверглась изменению внутренняя схема изделия с целью повышения его надёжности.
Устройство осуществляет защиту от
• перегрева двигателя;• попадания воды в двигатель;
• пробоя изоляции обмоток двигателя;
• неисправности датчиков.
Способом защиты является отключение двигателя.
УЗД-9 индицирует вид сработавшей защиты, позволяя определить причину неисправности.
Дополнительные функции
• световые индикаторы состояния двигателя, состояния датчиков и аварии;• включение соответствующей индикации аварии;
• дублирование индикации гальванически развязанными релейными выходами.
Отличительные особенности
• Наличие возможности дистанционного отображения всех индикаторов устройства;• Многофункциональность;
Принцип действия
Принцип действия полностью аналогичен УЗД-8Р.
Крепление на DIN-рейку с возможностью монтажа изделия на плоскость с помощью поставляемых по отдельному заказу элементов;
Источник питания устройства не имеет гальванической развязки. Поэтому все выводы изделия, кроме контактов реле, гальванически связаны с питающей сетью. Для обеспечения безопасности токи и напряжения по всем выводам датчиков схемотехнически ограничены до безопасных величин.
Технические параметры
| Наименование товара | Значение параметра |
|---|---|
| Предельно допустимый диапазон напряжений питания устройства | 176 – 253 В |
| Ток потребления устройства, не более | 20 мА |
| Тип датчиков влажности | Кондуктометрический (СС06-1) |
| Тип датчиков температуры | PTC-термистор, гальванически развязанный от обмоток и корпуса двигателя |
| Вид испытательного сигнала по входу "контроль изоляции" | - 300 |
| Задержка отключения после поступления сигнала неисправности | 1 с |
| Задержка включения после снятия сигнала неисправности | 1 с |
| Диапазон рабочих температур | -40... +50°C |
| Степень защиты | IP 20 |
| Габариты | 70х86х60 |
| Масса, не более | 160 г |
