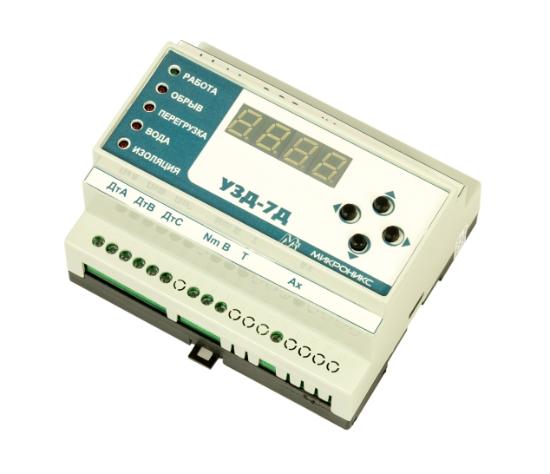

УЗД-7Д Устройство защиты электродвигателя

Предназначение

Защита трехфазных электродвигателей насосов путем аварийного отключения или предотвращения включения в случае обнаружения их неисправности.

Устройство непрерывно осуществляет контроль потребляемых токов, нагрева двигателя и наличия воды в масляной камере насоса или корпусе двигателя, а также формирует предварительную команду на запрет включения нагрузки в случае пониженного сопротивления изоляции обмоток двигателя или кабеля, соединяющего магнитный пускатель с двигателем.

Исполнение УЗД-7ДИ (с интерфейсом) обеспечивает дистанционный мониторинг состояния двигателя.

Функции

   • интеллектуальная токовая защита по всем фазам, в том числе:
       -защита от перегрева двигателя на основе тепловой модели двигателя;
       -защита по минимальному току (пропадание момента на валу);
   • защита по перекосу фазных токов;защитное отключение при обрыве фазы;
   • контроль изоляции двигателя;
   • контроль нагрева двигателя с использованием термодатчика;
   • контроль попадания воды в двигатель;
   • контроль исправности датчиков.

Функции прочие

   • сигнализация о начале перегрузки;
   • индикация причины отключения;
   • задержка повторного включения нагрузки после устранения аварии;
   • блокировка повторного включения при тяжелых авариях;
   • возможность оперативного изменения параметров защиты;
   • защита от несанкционированного изменения настроек;
   • дистанционный контроль состояния двигателя;
   • дистанционное управление работой двигателя.

Выпускаются следующие модификации устройства по номинальному току защиты:

   • УЗД-7Д(И, И2) 1,5-15А;
   • УЗД-7Д(И, И2) 6,3-63А;
   • УЗД-7Д(И, И2) 30-300А;
   • УЗД-7Д(И, И2) 40-400А.

Буква «И» в наименовании изделия обозначает наличие у него интерфейса RS-485, а «И2» - RS-232, соответственно.

При необходимости возможна модернизация УЗД-7Д до УЗД-7ДИ или УЗД-7ДИ2 путем самостоятельной установки платы интерфейса.

Технические параметры

Наименование товара	Значение параметра
Рабочий диапазон напряжений питания устройства	176 – 264 В
Тип датчиков температуры	PTC-термистор, гальванически развязанный от обмоток и корпуса двигателя
Тип датчиков влажности	4 Вт
Количество каналов контроля тока	3
Погрешность измерения тока, не хуже	± 3 %
Максимальная длина проводов между устройством и датчиками тока	1,5 м
Максимально допустимый коммутируемый ток, активная нагрузка	8 А
Диапазон рабочих температур	-40... +55 °С
Степень защиты	IP 20
Габариты	105х86х60 мм
Масса устройства без датчиков, не более	400 г

Скачать

Руководство по эксплуатации УЗД-7Д

Программа "УЗД-Сервис" для УЗД-7Д
