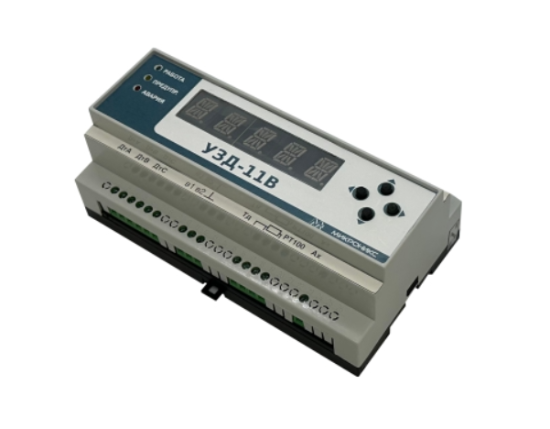

УЗД-11В Устройство защиты двигателя

Предназначение микропроцессорного устройства

Микропроцессорное устройство защиты двигателя УЗД-11В предназначено для комплексной защиты и управления работой трехфазных электродвигателей. Защита осуществляется путём аварийного отключения или предотвращения включения двигателя в случае обнаружения его неисправности. Устройство непрерывно осуществляет контроль питающей сети и тока двигателя. Дополнительно, устройство может контролировать нагрев двигателя, попадание воды в масляный картер насоса или другого устройства, приводимого в действие электродвигателем, обрабатывать внешние дискретные сигналы аварий. Устройство формирует предварительную команду на запрет включения нагрузки в случае пониженного сопротивления изоляции обмоток или силового кабеля двигателя.

Выполняемые функции защиты

   • интеллектуальная токовая защита по всем фазам, в том числе:
       -защита от перегрузки по току;
       -защита от тепловой перегрузки двигателя (на основе тепловой модели);
       -защита от холостого хода и обрыва фаз учитывающая влияние изменения напряжения питания на потребляемый двигателем ток;
       -защита от перекоса фазных токов;
   • контроль последовательности фаз;
   • защита от выхода питающего напряжения за установленные границы;
   • блокировка включения двигателя при нарушении изоляции обмоток;
   • защита от перегрева двигателя с использованием термодатчиков;
   • защитное отключение двигателя по сигналам от внешних датчиков и устройств;
   • контроль попадания воды в масляный картер насоса;
   • контроль исправности термодатчиков и датчика влажности.

Дополнительные функции

   • измерение пусковой характеристики защищаемого двигателя;
   • автоматизированная настройка токовых защит в соответствии с измеренной пусковой характеристикой электродвигателя;
   • сигнализация о предаварийном отклонении напряжений и токов;
   • индикация причины отключения двигателя;
   • задержка повторного включения нагрузки после устранения аварии;
   • блокировка повторного включения в случаях когда устройство не может определить устранилась ли авария;
   • возможность оперативного изменения параметров защиты;
   • защита от несанкционированного изменения настроек;
   • дистанционный контроль состояния двигателя;
   • дистанционное управление работой двигателя;
   • управление пуском и остановом двигателя с переключением звезда-треугольник;
   • управление независимым расцепителем автоматического выключателя;
   • управление двигателем, работающим в реверсивном режиме;
   • обработка внешних сигналов запуска и остановки двигателя;
   • возможность циклического запуска и останова двигателя по времени;
   • ведение протокола работы двигателя;
   • ведение протокола аварийных ситуаций;
   • подсчёт наработки и количества пусков двигателя;
   • запись и хранение аварийных осциллограмм.

Варианты исполнения изделия

Изделие выпускается в нескольких модификациях, отличающихся друг от друга диапазоном номинальных токов. Все модификации оснащены интерфейсом RS-485.

Выпускаются следующие модификации устройства по номинальному току защиты:
   • УЗД-11В 1,0-10А;
   • УЗД-11В 8,4-84А;
   • УЗД-11В 50-500А.
Характерная особенность, отличающая УЗД-11В от УЗД-11, рабочий диапазон напряжения питания до 350В.

 Технические характеристики интерфейса связи

Наименование параметра	Значение
Тип интерфейса	RS-485
Скорости передачи данных	от 600 до 57600 бит/с
Гальваническая развязка	да
Напряжение изоляции, не менее	1000 В
Протокол обмена	MODBUS RTU
Поддерживаемые функции протокола Modbus	3, 4, 6, 16, 23

Технические параметры

Наименование товара	Значение параметра
Напряжение питания устройства номинальное	200 – 290 В, резервированное от трех фаз
Рабочий диапазон напряжений питания устройства	110 – 350 В
Потребляемая мощность	не более 4 Вт
Минимальное время срабатывания защиты от перегрузки	не более 10 мс
Диапазон рабочих температур	-40... +55°С
Степень защиты	IP 20
Габариты	157х86х60 мм
Масса устройства без датчиков	не более 400 г
Количество каналов контроля тока	3
Количество каналов контроля напряжения	3
Погрешность измерения тока и напряжения, не более	3%
Порог срабатывания аварии по сопротивлению изоляции (по выбору)	0,9 – 1,3 МОм      0,45-0,65 МОм
Вид испытательного сигнала на клемме контроля изоляции "Ax"	постоянное напряжение +230 В относительно нейтрали
Типы датчиков температуры	PT100, PTC-термистор
Подключение датчика типа PT100	трехпроводное
Тип датчиков влажности	Кондуктометрический (СС06 Микроникс)
Входной сигнал дискретных входов	Сухой контакт или открытый коллектор
Тип выходов	переключающийся контакт реле
Максимально допустимое коммутируемое переменное напряжение	250 В
Максимально допустимый коммутируемый ток, активная нагрузка (cosφ=1)	10 А
Максимально допустимый коммутируемый ток, активная нагрузка (cosφ=0,4)	7 А
