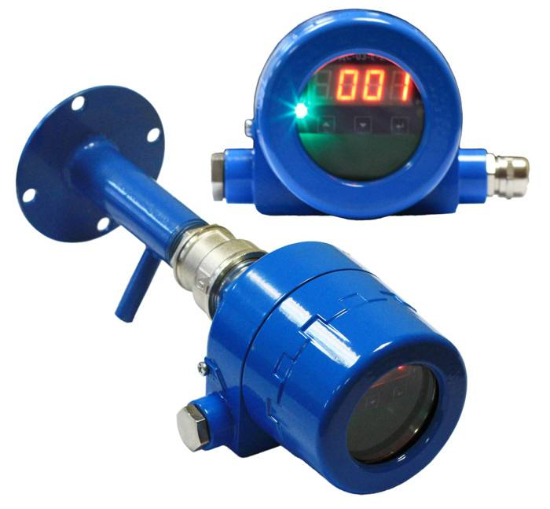

Фотодатчик контроля пламени взрывозащищенный ФДС-03-С-Ex

Назначение

Фотодатчик контроля пламени взрывозащищенный ФДС-03-С-Ex предназначен для преобразования интегрального потока ультрафиолетового излучения пламени газовой (мазутной) горелки в топках котлоагрегатов, технологических установок, в стандартный токовый сигнал (4-20)мА и выдачи сигналов наличия/отсутствия пламени в схемы контроля и защиты установок.

Обеспечивает МАКСИМАЛЬНУЮ селективность наличия/отсутствия пламени основных и пилотных горелок печей.
Вид топлива – газ/мазут.
Фотодатчик имеет взрывозащищенное исполнение и могут использоваться как в общепромышленных, так и во взрывоопасных условиях, имеют вид взрывозащиты «ib» – искробезопасная электрическая цепь и маркировку взрывозащиты «1ExibIIBT5» согласно ГОСТ Р 52350.0-2005 Принципиально новая версия датчиков контроля пламени горелок для нефтехимических производств.
Поставляется с монтажным фланцем (по заказу).
Имеется настройка чувствительности фотоприемника.
2 релейных выхода - 2А.
Дублирование релейного сигнала в систему защиты и сигнализации.

Основные технические характеристики ФДС-03-С-Ex (Таблица 1)

Выходной сигнал	Оптоэлетронное реле     Токовый аналоговый сигнал 4-20 мА
Допустимая нагрузка	100 мА при 30 В постоянного тока; от 1 до 500 Ом
Время срабатывания (регулируемое, настраивается в меню), с:
– при появлении пламени	0-5
– при погасании пламени	0-5
Питание, постоянный ток, В	от 24 В ± 2,4 В
Максимальный потребляемый ток, мА	100
Сигнализация о наличии контролируемого     пламени горелки	индикатор светодиодный и цифровой     2 группы переключающихся  контактов оптоэлектронного реле
Температура окружающего воздуха, °С&	– 50 до + 60
Степень защиты по ГОСТ 14254–96	IP65
Габаритные размеры: мм ширина х высота     х глубина	160х104х160
Масса прибора, кг	1,5

Пример заказа: Фотодатчик контроля пламени ФДС-03-C-Ex с монтажным фланцем

Схема внешних подключений

Габаритные и установочные размеры

                                                                                          ФДС-03-С-Ex




                                                     Фланец монтажный для ФДC-03-с-Ех



                                             Фланец монтажный юстировочный для ФДC-03-с-Ех
