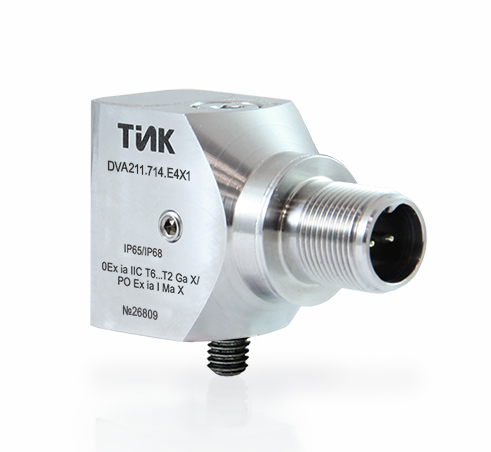

Вибропреобразователь DVA211.714

Выход пропорционален измеренной величине состояния – амплитудное значение виброускорения.
Ограничен диапазоном выходного интерфейса – «токовая петля», 4-20 мА.
Предназначен для интеграции c внешними системами РСУ / ПАЗ (DCS, PCS, ESD).

Состоит из герметичного корпуса, в котором находятся интегральный датчик ускорения (акселерометр) и плата преобразования.

Исполнение датчика - прямоугольный корпус, TИK-KXX разъем на корпусе (аналог MIL-C-5015), крепление на 1 винт.

Метрологические параметры

• Коэффициент преобразования, мА*с2/м / Диапазон показаний амплитуды виброускорения, м/с2
  0,64 / 0-25

• 0,4 / 0-40

• 0,16 / 0-100


• Диапазон рабочих частот, Гц
  2-1000

• 3-1000

• 5-1000

• 10-1000

Тип выходного сигнала

• Тип выходного сигнала
  (4-20) мА


• Диапазон питающих напряжений, В
  10-24

Взрывозащита

• Вид
  искробезопасная электрическая цепь


• Маркировка
  РO Ex ia I Ma X

• 0Ex iа IIC Т6…T2 Ga Х

• Ex ia IIIC T200 100°C…T200 280°C Da X

• Ex ib IIIC T95°C…T275°C Db X

• 2Ex nA IIC T6…T2 Gc X


• Подключение
  через контроллер TIK-PLC

• через барьер безопасности TIK-BIS

Конструктивные параметры

• Исполнение
  TИK-KXX разъем на корпусе (аналог MIL-C-5015)


• Габаритные размеры, мм
  35x55,5x24,5


• Масса, кг, не более
  0,25


• Тип крепления
  винт M6 1 шт.


• Степень защиты
  IP65/IP68

Эксплуатационные параметры

• Диапазон рабочих температур, ºС
  -40...+80 (климатическое исполнение H)

• -60...+80 (климатическое исполнение X)

Параметры надёжности и гарантии изготовителя

• Средняя наработка на отказ, часов, не менее
  100 000


• Гарантийный срок эксплуатации, мес.
  24


• Срок службы, лет, не менее
  20


• Межповерочный интервал
  2 года
