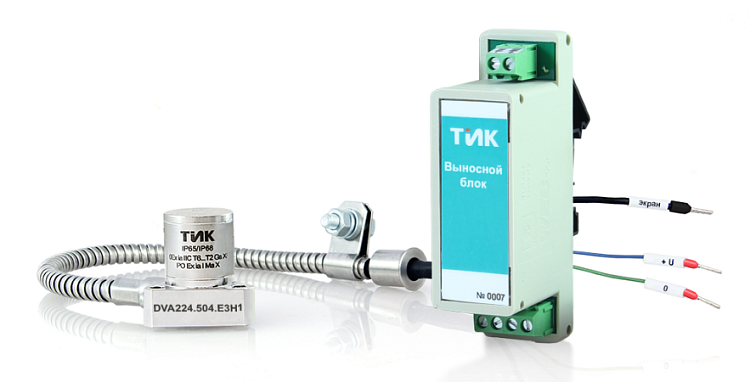

Вибропреобразователь DVA224.504

Выход пропорционален измеренной величине состояния – среднеквадратичное значение (СКЗ) виброускорения.
Выходной интерфейс – RS-485.
Предназначен для распределенных систем мониторинга периодического действия на базе цифровой полевой шины и для интеграции c внешними системами РСУ (DCS, PCS).

Состоит из герметичного корпуса, в котором находятся интегральный датчик ускорения (акселерометр) и платы преобразования, расположенной в выносном блоке УСО.

Исполнение датчика - триангулярный корпус, электроника в выносном блоке, неразъемное подключение, крепление на 3 винта.

Метрологические параметры

• Коэффициент преобразования / Диапазон показаний СКЗ виброускорения, мм/с

• 1 / 0-25

• 1 / 0-40

• 1 / 0-100

•

• Диапазон рабочих частот, Гц
  2-1000

• 3-1000

• 5-1000

• 10-1000

Тип выходного сигнала

• Тип выходного сигнала
  RS-485
•

• Протокол
• Modbus RTU


• Диапазон питающих напряжений, В
  10-24

Взрывозащита

• Вид
  искробезопасная электрическая цепь


• Маркировка
  РO Ex ia I Ma X

• 0Ex iа IIC Т6…T2 Ga Х

• Ex ia IIIC T200 100°C…T200 280°C Da X

• Ex ib IIIC T95°C…T275°C Db X

• 2Ex nA IIC T6…T2 Gc X


• Подключение
  через контроллер TIK-PLC

• через барьер безопасности TIK-BIS

Конструктивные параметры

• Исполнение
  неразъемное подключение кабеля


• Габаритные размеры, мм
  Ø39,25x42,5


• Масса, кг, не более
  0,1


• Тип крепления
  винт M4 3 шт.


• Степень защиты
  IP65/IP68

Эксплуатационные параметры

• Диапазон рабочих температур, ºС
  -60...+260 (климатическое исполнение V)

Параметры надёжности и гарантии изготовителя

• Средняя наработка на отказ, часов, не менее
  100 000


• Гарантийный срок эксплуатации, мес.
  24


• Срок службы, лет, не менее
  20


• Межповерочный интервал
  2 года
