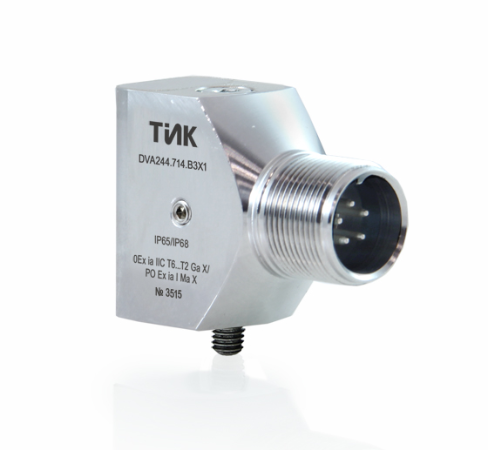

Вибропреобразователь DVA244.714

Выход пропорционален измеренной величине состояния – среднеквадратичное значение (СКЗ) виброускорения.
Выходной интерфейс – RS-485.
Предназначен для распределенных систем мониторинга периодического действия на базе цифровой полевой шины и для интеграции c внешними системами РСУ (DCS, PCS).

Состоит из герметичного корпуса, в котором находятся интегральный датчик ускорения (акселерометр) и плата преобразования.

Исполнение датчика - прямоугольный корпус, TИK-KXX разъем на корпусе (аналог MIL-C-5015), крепление на 1 винт.

Метрологические параметры

• Коэффициент преобразования / Диапазон показаний СКЗ виброускорения, м/с2
• 1 / 0-25

• 1 / 0-40

• 1 / 0-100

•

• Диапазон рабочих частот, Гц

• 2-1000

• 3-1000

• 5-1000

• 10-1000


Тип выходного сигнала

• Тип выходного сигнала
  RS-485
• RS-485 + дискретный выход
•

• Протокол
• Modbus RTU


• Диапазон питающих напряжений, В
  10-24

Взрывозащита

• Вид
  искробезопасная электрическая цепь


• Маркировка
  РO Ex ia I Ma X

• 0Ex iа IIC Т6…T2 Ga Х

• Ex ia IIIC T200 100°C…T200 280°C Da X

• Ex ib IIIC T95°C…T275°C Db X
• 2Ex nA IIC T6…T2 Gc X
•

• Подключение
  через контроллер TIK-PLC

• через барьер безопасности TIK-BIS

Конструктивные параметры

• Исполнение
  TИK-KXX разъем на корпусе (аналог MIL-C-5015)


• Габаритные размеры, мм
  Ø42х55,5x24,5


• Масса, кг, не более
  0,25


• Тип крепления

• винт M6 1 шт.
•

• Степень защиты
  IP65/IP68

Эксплуатационные параметры

• Диапазон рабочих температур, ºС
  -40...+80 (климатическое исполнение H)

• -60...+80 (климатическое исполнение X)

Параметры надёжности и гарантии изготовителя

• Средняя наработка на отказ, часов, не менее
  100 000


• Гарантийный срок эксплуатации, мес.
  24


• Срок службы, лет, не менее
  20


• Межповерочный интервал
  2 года
