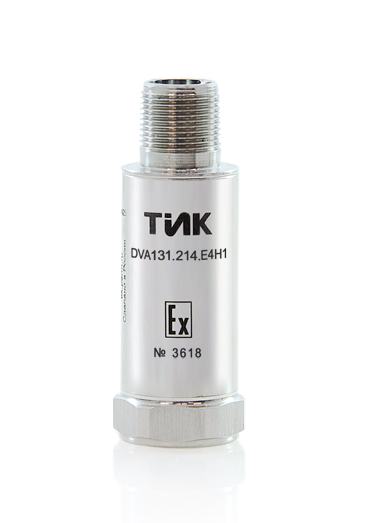

Вибропреобразователь DVA131.214

Выход пропорционален измеренной величине состояния – размах виброскорости.
Ограничен диапазоном выходного интерфейса – «токовая петля», 4-20 мА.
Предназначен для интеграции c внешними системами РСУ / ПАЗ (DCS, PCS, ESD).

Состоит из герметичного корпуса, в котором находятся интегральный датчик ускорения (акселерометр) и плата преобразования.

Исполнение датчика - цилиндрический малогабаритный корпус, TИK-KXX разъем на корпусе, крепление на шпильку.


Метрологические параметры

• Коэффициент преобразования, мА*с/мм/ Диапазон показаний СКЗ виброскорости, мм/с

• 1,6 / 0-10

• 1,259 / 0-12,7

• 0,8 / 0-20

• 0,64 / 0-25

• 0,63 / 0-25,4

• 0,533 / 0-30

• 0,4 / 0-40

• 0,32 / 0-50

• 0,315 / 0-50,8

• 0,267 / 0-60

• 0,2 / 0-80

• 0,16 / 0-100


• Диапазон рабочих частот, Гц

• 2-1000

• 3-1000

• 5-1000

• 10-1000



Интерфейс

• Тип выходного сигнала
  (4-20) мА


• Диапазон питающих напряжений, В
  10-24

Взрывозащита

• Вид
  искробезопасная электрическая цепь

•
  Маркировка

• РO Ex ia I Ma X

• 0Ex iа IIC Т6…T2 Ga Х

• Ex ia IIIC T200 100°C…T200 280°C Da X

• Ex ib IIIC T95°C…T275°C Db X

• 2Ex nA IIC T6…T2 Gc X

•
  Подключение
  через контроллер TIK-PLC
  через барьер безопасности TIK-BIS

Конструктивные параметры

• Исполнение
  TИK-KXX разъем на корпусе (аналог MIL-C-5015)


• Габаритные размеры, мм
  Ø26x70
•
  Масса, кг, не более
  0,13


• Тип крепления
  шпилька M8 1 шт.*
• *резьба в соответ. с требованиями Заказчика
•

• Степень защиты
  IP65/IP68

Эксплуатационные параметры

• Диапазон рабочих температур, ºС
  -40...+80 (климатическое исполнение H)

• -60...+80 (климатическое исполнение X)

Параметры надёжности и гарантии изготовителя

• Средняя наработка на отказ, часов, не менее
  100 000


• Гарантийный срок эксплуатации, мес.
  24


• Срок службы, лет, не менее
  20


• Межповерочный интервал
  2 года
