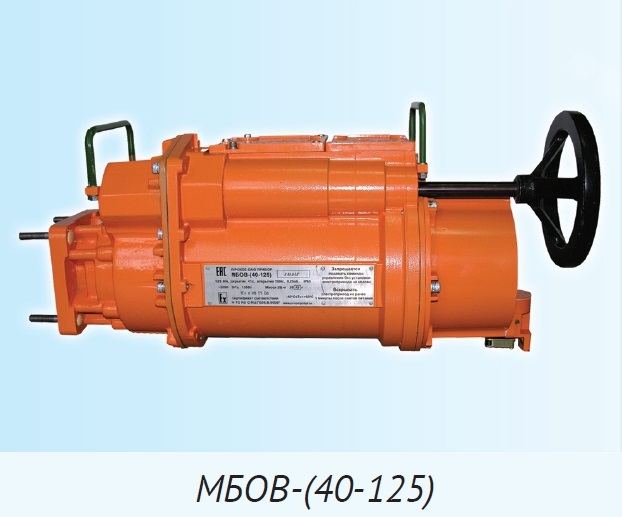

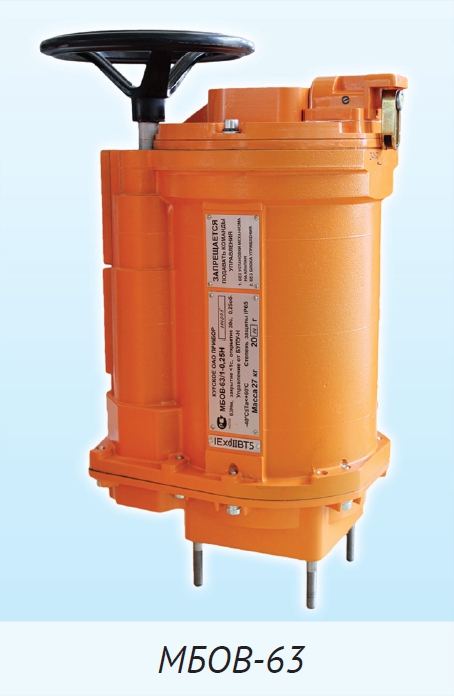

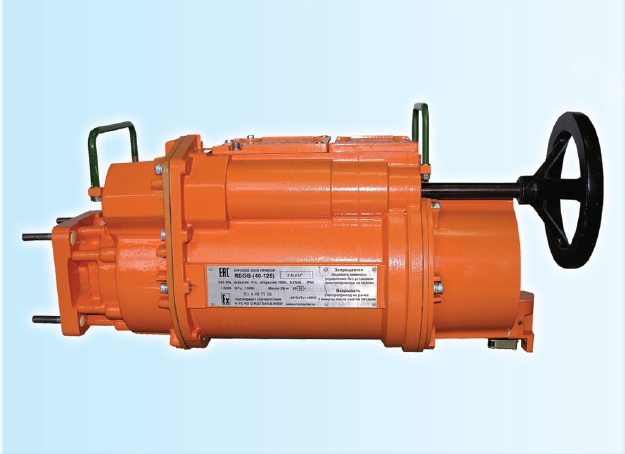

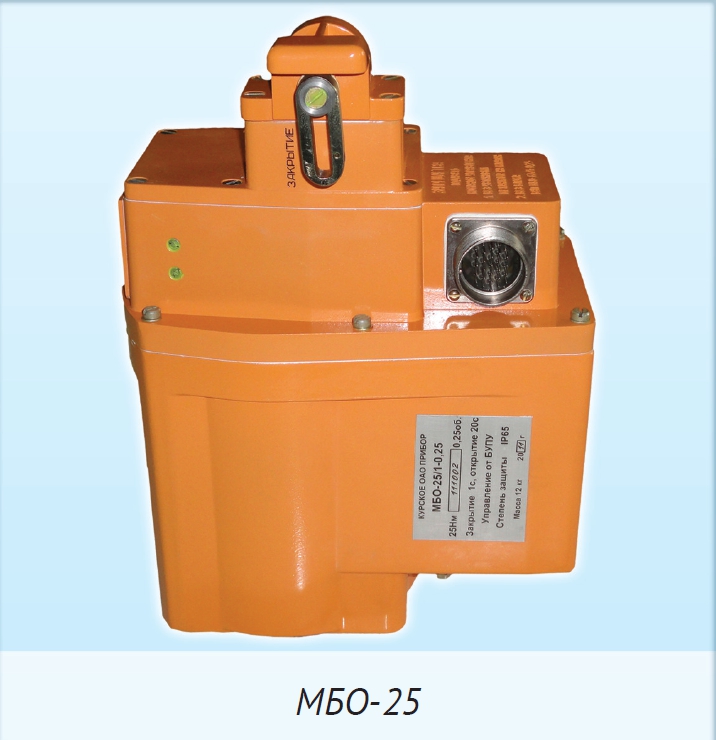

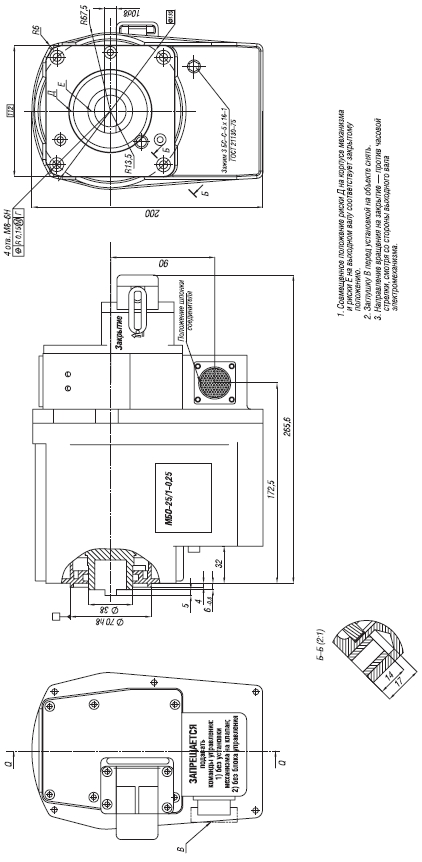

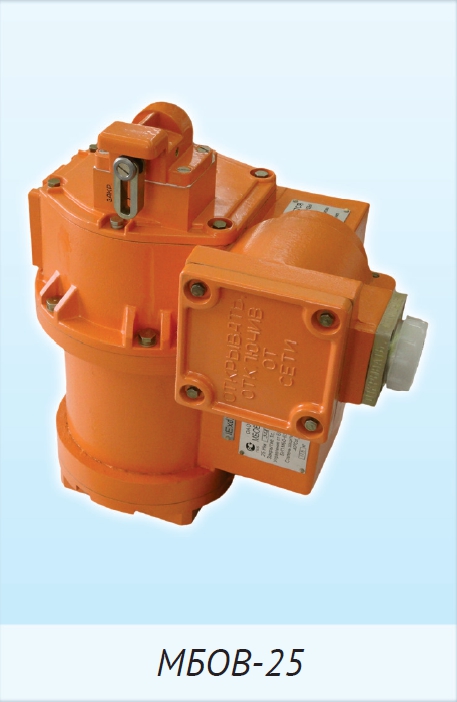

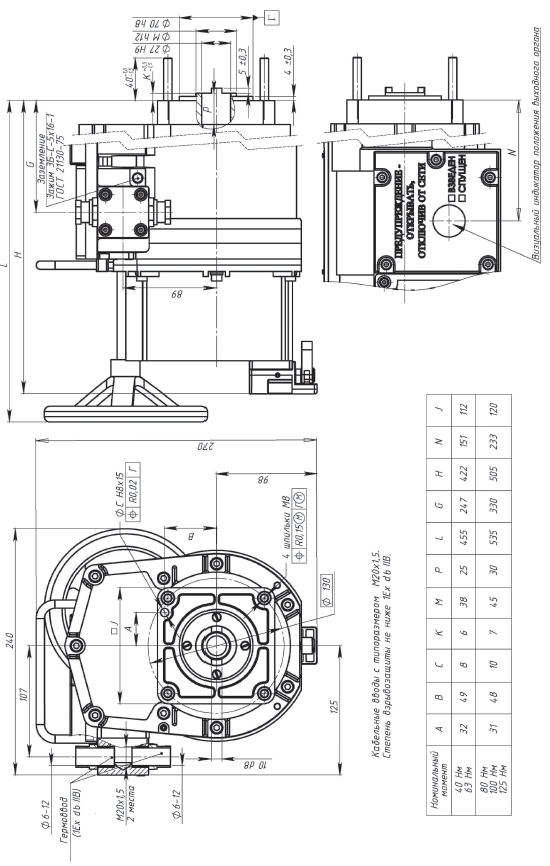

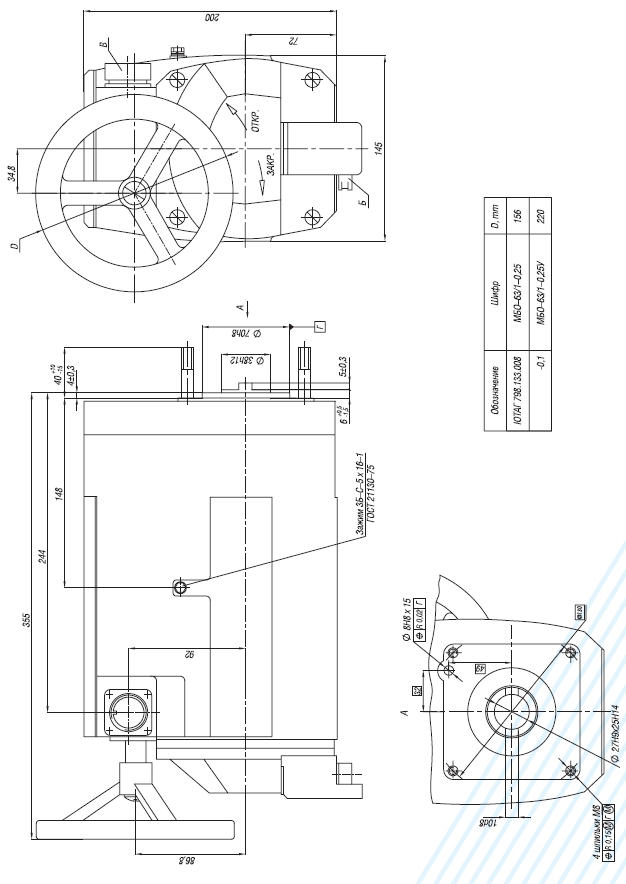

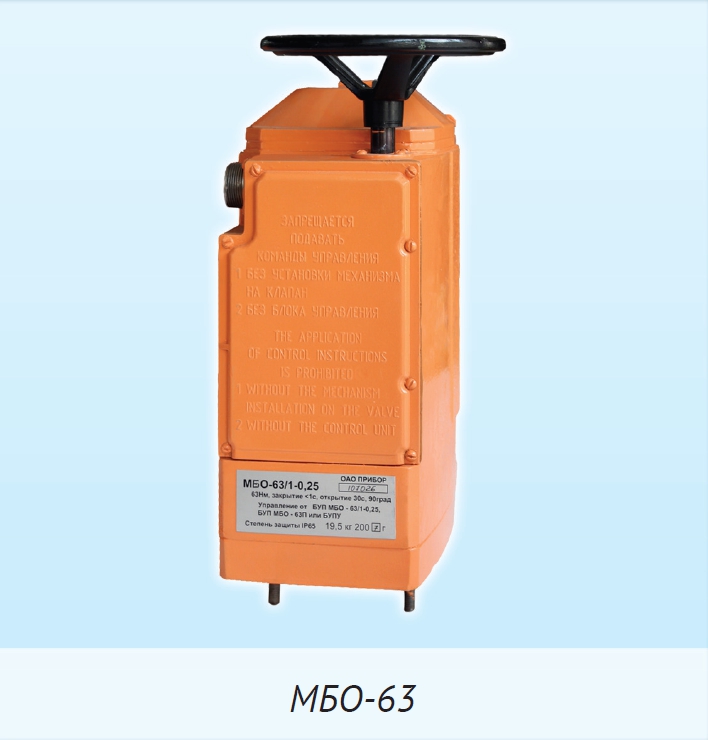

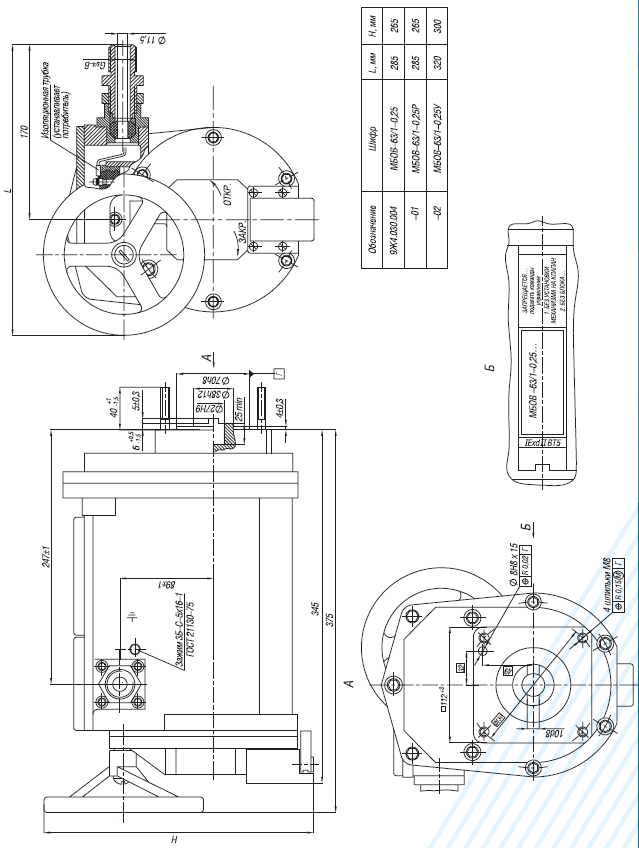

Быстродействующие однооборотные электроприводыБыстродействующий (быстрозапорный) однооборотный электропривод обеспечивает закрытие предохранительно-запорного клапана (ПЗК), за время 0,2...1 сек. Быстрозапорные электроприводы устанавливаются на защитную отсечную трубопроводную арматуру с Ду от 25 до 600 мм (при Ру до 1,6 МПа) — для природного газа и с Ду от 20 до 150 мм (при Ру до 6,3 МПа) — для мазута. Выпускаемые быстрозапорные однооборотные электроприводы имеют общепромышленное исполнение (тип МБО — механизм быстрозапорный однооборотный) или взрывозащищенное исполнение (тип МБОВ — механизм быстрозапорный однооборотный взрывозащищенный). Взрывозащищенные электроприводы имеют Сертификаты о взрывозащищенности и Декларации Таможенного союза о соответствии ТР ТС. АО "Авиаавтоматика" им. В.В.Тарасова" выпускает быстрозапорные электроприводы трех номиналов — с крутящими моментами поджатия клапана в закрытом положении равными 25, 63 и 125Нм. В режиме открытия клапана данные электроприводы развивают крутящий момент 110, 350 и 600Нм соответственно. Быстрозапорный электропривод должен использоваться только в комплекте с блоком управления (см. Блоки управления электроприводами (общие сведения)), за исключением электропривода МБОВ-(40-125), имеющего встроенный электронный блок управления. Применение быстрозапорного электропривода без штатного блока управления запрещено. При необходимости придания комплекту "электропривод + блок управления" дополнительной функции — автоматического закрытия ПЗК при пропадании напряжения питающей сети более, чем на 3 секунды, дополнительно применяется блок БАЗ-01М. Взамен выпускаемых блоков БУПУ и БАЗ-01М разработан более современный блок управления БУП-М, обладающий функциями обоих блоков. БУП-М имеет габаритные и присоединительные размеры блока БУПУ. Функцию блока БАЗ-01М в блоке БУП-М можно отключить с лицевой панели блока. Блок БУП-М полностью взаимозаменяем с блоком управления БУПУ, а также с комплектом "БУПУ + БАЗ-01М", при этом схема внешних подключений не меняется. Блок БУП-М, так же как и блоки БУПУ и БАЗ-01М — невзрывозащищенного исполнения. При использовании со взрывозащищенными электроприводами вышеуказанные блоки располагаются вне взрывоопасной зоны на расстоянии до 200 м от привода. Блок управления БУП-М, так же как и блоки БУПУ и БАЗ-01М, в комплект поставки электропривода не входит, имеет собственные ТУ (см. Блоки управления). Питание быстрозапорного электропривода может осуществляться по двум вариантам: - вариант 1 — питание только от однофазной сети 220В 50Гц (потребляемая мощность — не более 85 Вт); - вариант 2 — питание одновременно от двух источников: от однофазной сети 220В 50Гц (исполнение команды управления "ОТКРЫТЬ") и от сети бесперебойного питания =220В либо =110В (исполнение команды "ЗАКРЫТЬ").
|
|
|---|---|---|
|
Запорные однооборотные электроприводыВыпускаемые предприятием запорные однооборотные электроприводы общепромышленного или взрывозащищенного исполнения предназначены для установки на запорную арматуру (шаровую, дисковую и т.п.) с Ду от 25 мм до 300 мм и рабочим давлением среды Ру до 1,6 МПа. Номенклатура выпускаемых электроприводов представлена ниже. Запорные электромеханизмы общепромышленного исполнения имеют обозначение "МЗО" — механизм запорный однооборотный. Запорные электромеханизмы взрывозащищенного исполнения имеют обозначение "МЗОВ" — механизм запорный однооборотный взрывозащищенный. В обозначении механизма указаны: номинальный крутящий момент (в Нм), время полного хода (в секундах) и величина полного хода (в оборотах). Взрывозащищенные электромеханизмы имеют Сертификаты взрывозащищенности и Разрешения Ростехнадзора на применение. Все электромеханизмы имеют двусторонние устройства ограничения предельного момента, два концевых, два путевых и два моментных выключателя. Рекомендуемые схемы подключения приведены на данном сайте. Для просмотра рекомендуемой схемы подключения конкретного электромеханизма, указанного ниже, необходимо открыть его описание. Возможно использование иной схемы подключения при условии задействования в ней моментных выключателей электромеханизма. Запорные электроприводы рекомендуется использовать совместно с местным пультом управления ПУ-1 (см. раздел БЛОКИ УПРАВЛЕНИЯ).
|
|
|
Запорно-регулирующие электрические исполнительные механизмыВыпускаемые предприятием электрические исполнительные механизмы (ЭИМ), устанавливаются на запорно-регулирующую арматуру и имеют в своём составе датчик положения резистивного типа либо бесконтактный датчик положения. Ресурс датчика положения соизмерим с ресурсом электромеханизма. Номенклатура выпускаемых ЭИМ представлена ниже. Запорно-регулирующие электромеханизмы общепромышленного исполнения имеют обозначение "МЗО". Запорно-регулирующие электромеханизмы взрывозащищенного исполнения имеют обозначение "МЗОВ". В обозначении механизма указаны: номинальный крутящий момент (в Нм), время полного хода (в секундах) и величина полного хода (в оборотах). Взрывозащищенные электромеханизмы имеют Сертификаты взрывозащищенности и Разрешения Ростехнадзора на применение. Все электромеханизмы имеют двусторонние устройства ограничения предельного момента, два концевых, два путевых и два моментных выключателя. Рекомендуемые схемы подключения приведены на данном сайте. Для просмотра рекомендуемой схемы подключения конкретного электромеханизма, указанного ниже, необходимо открыть его описание. Возможно использование иной схемы подключения при условии задействования в ней моментных выключателей электромеханизма. Запорно-регулирующие ЭИМ рекомендуется использовать с местным пультом управления МПУ-РМ1 (см. раздел БЛОКИ УПРАВЛЕНИЯ).
|
|
|
Прямоходные электроприводы
|
|
|
Блоки управления электроприводами
|
