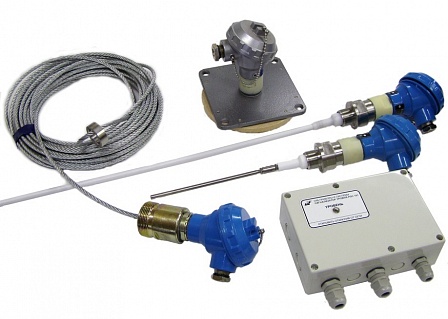

ДАТЧИКИ-РЕЛЕ УРОВНЯ СИГНАЛИЗАТОРЫ УРОВНЯ СУС-РМ, РОС-101, РОС-102

Цену уточняйте по телефону:
+375 (17) 365-64-51

заказать

Датчики-реле уровня (сигнализаторы уровня) СУС-РМ, РОС-101, РОС-102, далее сигнализаторы, предназначены для контроля (сигнализации) предельных положений уровня жидких и твердых (сыпучих) сред в одной или в двух точках, а также контроля раздела сред вода - светлые нефтепродукты, сжиженные углеводородные газы - вода и других жидкостей с резко отличающимися диэлектрическими проницаемостями в различных резервуарах, а сигнализаторы РОС-101-А, РОС-102-А - для контроля и управления технологическими процессами на объектах атомной энергетики (ОАЭ).

Сигнализаторы обеспечивают световую индикацию достижения заданных уровней.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Температура окружающего воздуха, °С:
- для преобразователей первичных -50...+60
- для преобразователей передающих -30...+50
Относительная влажность воздуха при температуре 35 °С, %95+3 (без конденсации влаги).
Атмосферное давление, кПа (мм рт.ст.) 84-106,7 (630-800).
По стойкости к механическим воздействиям сигнализаторы относятся к виброустойчивому и вибропрочному исполнению группы N3 по ГОСТ Р 52931.
Степень защиты от пыли и воды, обеспечиваемая корпусами преобразователей первичного и передающего, - IP54 по ГОСТ 14254.
Преобразователи первичные сигнализаторов имеют маркировку взрывозащиты «0ExiaIICT6 в комплекте СУС-РМ-И», (или РОС-101-И, или РОС-102-И), соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и могут устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 ПУЭ и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Преобразователи передающие сигнализаторов имеют маркировку взрывозащиты «[Exia]IIC в комплекте СУС-РМ-И», (или РОС-101-И, или РОС-102-И), искробезопасные выходные цепи уровня «ia» по ГОСТ Р 51330.10 и предназначены для установки вне взрывоопасных зон.
Сигнализаторы РОС-101-А, РОС-102-А относятся к элементам нормальной эксплуатации (УСНЭ) и управляющих систем безопасности (УСБ), классам безопасности: 3Н, 3НУ, 4Н - по ПНАЭ Г-01-011-97; категория сейсмостойкости IIб по НП-031-01.
По способу защиты человека от поражения электрическим током сигнализаторы относятся к классу 01 по ГОСТ 12.2.007.0.
Климатическое исполнение УХЛ по ГОСТ 15150 категория размещения 2.

Условное обозначение сигнализаторов, конструктивное исполнение чувствительного элемента преобразователей первичных, длина погружаемой части преобразователя первичного и параметры контролируемой среды указаны в таблице 1.

Напряжение питания, В 220 +22/-33
Частота, Гц 50±1
Потребляемая от сети мощность, В А:
- одноканальным сигнализатором 5
- двухканальным сигнализатором 8
Электрическая нагрузка на контакты реле:
- до 5 А переменного тока 50 Гц при 220 В;
- до 5 А постоянного тока до 24 В;
Длина линии связи между преобразователями первичным и передающим, м до 1000
Масса, кг:
- преобразователя первичного в зависимости от исполнения от 0,7 до 9,0
- преобразователя передающего 1,0

Таблица 1

Условное обозначение сигнализатора	Конструктивное исполнение чувствительного элемента	Длина погружаемой части чувствительного элемента L, м	Параметры контролируемой среды
Условное обозначение сигнализатора	Конструктивное исполнение чувствительного элемента	Длина погружаемой части чувствительного элемента L, м	Физическое состояние, электрические свойства	Температура, °С	Рабочее избыточное давление, Рраб, МПа	0тносительная диэлектрическая проницаемость	Динамическая вязкость, Паю, не более	Размеры гранулы (куска) мм, не более
СУС-РМ-011 Р0С-101-011 Р0С-102-111	Стержневой неизолированный	0,1; 0,25; 0,6; 1,0; 1,6; 2,0	Жидкая, сыпучая, неэлектропроводная	-100...+250	2,5	2...10	1,0 (для жидких сред)	5
СУС-РМ-011И Р0С-101-011И Р0С-102-111И	Стержневой неизолированный	0,1; 0,25; 0,6; 1,0; 1,6; 2,0	Жидкая, сыпучая, неэлектропроводная	-40... +100	2,5	2...10	1,0 (для жидких сред)	5
СУС-РМ-013 Р0С-101-013 Р0С-102-113	Пластинчатый	0,25; 0,6; 1,0; 1,6; 2,0	Жидкая, сыпучая, неэлектропроводная	-100... +250	2,5	1,6...10	1,0 (для жидких сред)	^-
СУС-РМ-013И Р0С-101-013И Р0С-102-113И	Пластинчатый	0,25; 0,6; 1,0; 1,6; 2,0	Жидкая, сыпучая, неэлектропроводная	-40... +100	2,5	1,6...10	1,0 (для жидких сред)	^-
СУС-РМ-015И Р0С-101-015И Р0С-102-115И	Стержневой неизолированный	0,42	Зерно, продукты его размола	-20... +100	^-	2...10	^-	^-
СУС-РМ-021 Р0С-101-021 Р0С-102-121	Стержневой изолированный	0,1; 0,25; 0,6; 1,0; 1,6; 2,0	Жидкая, сыпучая, электропроводная	-100... +250	2,5	^-	1,0 (для жидких сред)	5
СУС-РМ-021И Р0С-101-021И Р0С-102-121И	Стержневой изолированный	0,1; 0,25; 0,6; 1,0; 1,6; 2,0	Жидкая, сыпучая, электропроводная	-40... +100	2,5	^-	1,0 (для жидких сред)	5
СУС-РМ-061И Р0С-101-061И Р0С-102-161И	Цилиндрический неизолированный	0,1; 0,25; 0,6; 1,0	Жидкая, неэлектропроводная в т. ч. сжиженные газы	-100... +100	0,6... 6,4	1,4...4,0	1,0 (для жидких сред)	^-
СУС-РМ-062И Р0С-101-062И Р0С-102-162И	Цилиндрический изолированный	0,1; 0,25	Разделы сред: светлые нефтепродукты- вода	0...+80	0,6	^-	1,0	^-
СУС-РМ-071 Р0С-101-071 Р0С-102-171	Плоский	^-	Кусковая порошкообразная, сыпучая, электропроводная, не электропроводная	-30... +100	^-	2,0...4,0	^-	0,5
СУС-РМ-081И Р0С-101-081И Р0С-102-181И	Цилиндрический (трубчатый) неизолированный	0,1; 0,25; 0,6; 0,8	Жидкая, неэлектропроводная в т. ч. сжиженные газы	-80... +100	2,5	1,6...10	1,0...3,0	^-
СУС-РМ-091 Р0С-101-091 Р0С-102-191	Тросовый неизолированный	1,0; 1,6; от 2 до 22м с интервалом 0,5 м	Жидкая, сыпучая, неэлектропроводная	-40... +100	^-	1,6...10	1,0 (для жидких сред)	5
СУС-РМ-093 Р0С-101-093 Р0С-102-193	Тросовый изолированный	1,0; 1,6; 2,0	Жидкая, сыпучая, электропроводная	-40... +100	^-	^-	То же	^-

Сигнализаторы состоят из одного или двух (в зависимости от заказа) преобразователей первичных емкостного типа (ПП) и передающего преобразователя на одну или две точки контроля ППР-1, ППР-2, при этом двухточечные сигнализаторы могут включать в комплект преобразователи первичные на среды с различными электрическими свойствами, например:СУС-РМ - 011/021.
Преобразователь первичный состоит из чувствительного элемента, корпуса с крышкой, электронного модуля, прокладки.
Преобразователь передающий состоит из корпуса, крышки, платы, на которой собран электронный модуль вторичного преобразователя передающего, модуля преобразования тока в напряжение или модуля гальванической развязки МГР (для СУС-РМ-И) и имеет наружный винт заземления.
Длина погружаемой части стержневого неизолированного чувствительного элемента более 0,25 м может обеспечиваться потребителем путем установки стержня, наращиваемого на требуемую длину
Детали преобразователей первичных сигнализаторов контроля зерна и продуктов его размола, соприкасающиеся с контролируемой средой, изготовляются из материалов, не выделяющих вредных продуктов в концентрациях, опасных для организма человека.
Принцип действия сигнализатора основан на высокочастотном преобразовании изменения электрической емкости чувствительного элемента, вызванного изменением уровня контролируемой среды, в электрический релейный сигнал.

Рис. 1. Габаритные установочные размеры преобразователя передающего (ППР)
рос 101

1 - корпус
2 - элемент крепления
3 - модуль электронный

Разметка для крепления на щите

Примечание – Выполняются любые две пары отверстий с межцентровым расстоянием 52 или 80 мм

Рис. 2. Габаритные и установочные размеры первичных преобразователей
ПП-011; ПП-011И; ПП-111; ПП-111И
1- чувствительный элемент
2 - корпус
3 - гайка М6-6Н
