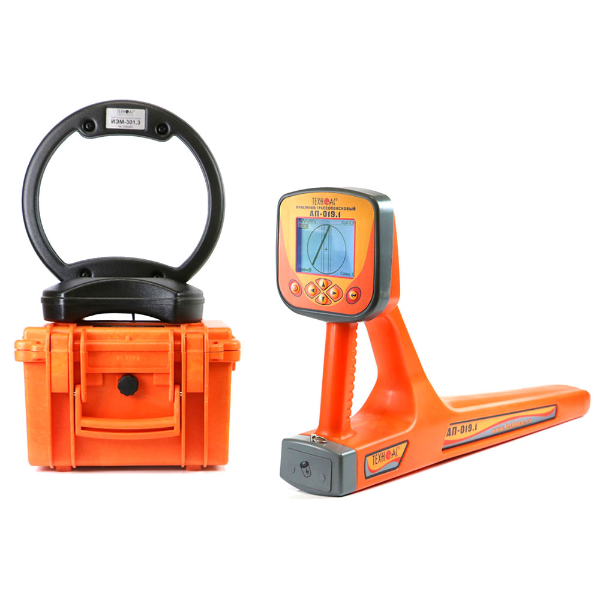

Трассоискатель Успех АГ-309.60Н

Параметр

Значение

Квазирезонансные частоты фильтров

50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц

Добротность квазирезонансных фильтров (Q)

100

Диапазон частот «Широкая полоса»

0,04…8 кГц

Диапазон частот «Радио»

8…40 кГц

Максимальный коэффициент усиления электрического тракта

100 дБ

Количество встроенных датчиков

4

Подключаемые внешние датчики

КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)

Управление чувствительностью

- автоматическое - для 2D отображения «Трасса»;
- полуавтоматическое или ручное (по выбору) - для «Графиков»;

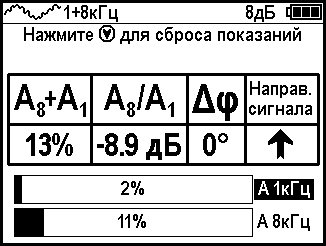

- автоматическое или ручное (по выбору) - для режима «2 частоты»

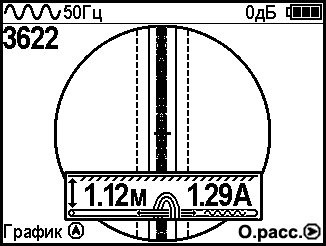

Определение глубины залегания трассы

автоматически в режиме «Трасса» 0...10 м

Точность определения глубины залегания

±5%

Измерение тока принимаемого сигнала

автоматически в режиме «Трасса» 0,001...9,99 А

Точность измерения тока принимаемого сигнала

±5%

Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов

при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим)

Визуальная индикация

LCD дисплей, 320х240 пикселей, LED подсветка

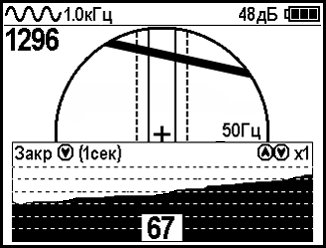

Индицируемые параметры

- параметры настройки и управления;

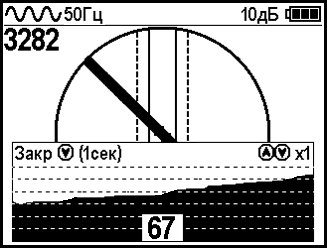

- 2D визуализация положения трассы относительно прибора;

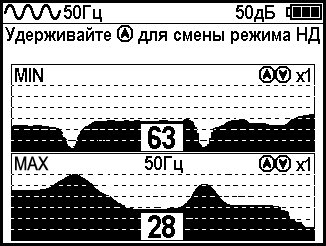

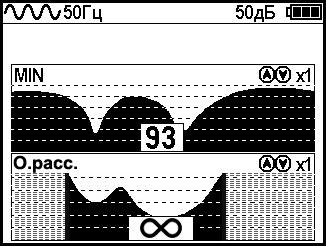

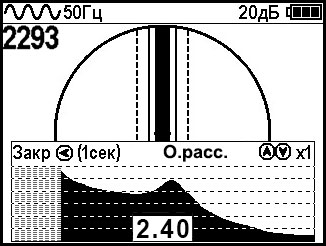

- графики уровня сигнала с датчиков;
- глубина залегания трассы;
- ток сигнала

Звуковая индикация

встроенный излучатель:
- синтезированный звук ЧМ;
- звуковая индикация нажатия кнопок

Источник питания

4…7 В (4 элемента тип «С»)

Время непрерывной работы от одного комплекта щелочных батарей

не менее 20 часов

Автоматическое отключение питания при бездействии для экономии заряда

после 30 минут

Диапазон температур эксплуатации / хранения

-20…+60°С / -30…+60°С

Степень защиты корпуса

IP54

Габаритные размеры

330х140х700 мм

Масса

2,4 кг

Параметр

Значение

Частоты генерируемого сигнала, Гц

Частоты SIN f1 / f2 / f3, ±0,1%

512 / 1024 / 8192

Частоты следования ударов НЧ / СЧ / ВЧ

0,5 / 1 / 2

Режимы генерации

«SIN» «непрерывный»

непрерывная синусоидальная генерация

«SIN» «_|¯|_»

кратковременные посылки синусоидального сигнала
(длительность импульса 100 мс, частота следования импульсов 1 Гц)

«SIN» «3 частоты»

посылки синусоидального сигнала с чередованием частот f1, f2, f3
(длительность импульса 100 мс, частота следования импульсов 2 Гц)

«УДАР»

генерация ударных импульсов
(длительность импульса устанавливается автоматически)

Выходные параметры синусоидальной генерации

Максимальное выходное напряжение, В:

- при автономном питании
- с добавлением внешнего аккумулятора 12/24 В
- при питании от сетевого блока

220
330
140

Выходная мощность, обеспечиваемая автосогласованием (аккумуляторы полностью заряжены), ±20%

При автономном питании (12/24 В):

Режимы:
- непрерывно
- импульсы 8192 Гц и 3 частоты

Рвых, Вт

7,5

15

30

60

Rнагр, Ом

0,1…1300

0,15…660

0,3…1300

0,6…660

Режимы:
- импульсы 512 и 1024 Гц

Рвых, Вт

15

30

60

120

Rнагр, Ом

0,15…660

0,3…330

0,6…660

1,2…330

C наращиванием напряжения питания до 36 В при помощи внешнего аккумулятора 12/24 В:

Режимы:
- непрерывно
- импульсы 8192 Гц и 3 частоты

Рвых, Вт

45

90

Rнагр, Ом

0,45…2000

0,9…1000

Режимы:
- импульсы 512 и 1024 Гц

Рвых, Вт

90

180

Rнагр, Ом

0,9…1000

1,8…500

От сетевого блока питания:

Режимы:
- непрерывно
- импульсы 8192 Гц и 3 частоты

Рвых, Вт

18

36

Rнагр, Ом

1,8…800 Ом

0,4…400 Ом

Режимы:
- импульсы 512 и 1024 Гц

Рвых, Вт

36

72

Rнагр, Ом

0,4…400

0,7…200

Допустимое сопротивление нагрузки

любое (0…∞), ограничение тока на «низкоомных» нагрузках, работа на емкость оборванного кабеля.

Согласование с нагрузкой

автоматическое, обеспечивающее достижение заданной мощности в нагрузке

Источники питания

Встроенный аккумуляторный комплект

два свинцово-кислотных герметизированных аккумулятора 12 В / 7 Ач (технология AGM) с перекоммутацией: 12 В / 14 Ач или 24 В / 7 Ач

Сетевой блок для работы или зарядки аккумуляторов

выходное напряжение 15 В, выходной ток до 6,7 А

Функциональные особенности

Автоматические функции

- автосогласование (достижение заданной мощности в нагрузке);
- специальная программа управления передающей антенной;
- встроенный контроллер заряда, работающий с внешним источником 15…15.3 В;
- «автоопределение» подключения и отключения передающей антенны и ударного механизма

Автоматические выключения генерации (зарядки)

- при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда);
- при несоответствии внешнего напряжения питания режиму генерации / зарядки;
- при переключении режима сетевого питания в процессе зарядки;
- при коротком замыкании выхода в процессе согласования;
- при несоответствии режима генерации наличию / отсутствию передающей антенны или ударного механизма на выходе

Автоматическое повторное согласование

- при повышении установившейся выдаваемой мощности вследствие несанкционированного уменьшения сопротивления нагрузки;
- при переключении частоты / режима генерации «SIN»;
- при определенных изменениях напряжения питания

Типы подключаемых нагрузок при генерации «SIN»

- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля;
- непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря заземления;
- индуктивное подключение с применением передающей рамочной антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны);
- индуктивное подключение с применением передающих «клещей» (выбор кабеля из пучка)

Конструктивные параметры

Выходной усилитель мощности

импульсный, технология CLASS D(BD), КПД > 80%

Индикация

светодиоды трехцветные «питание» и «выход»:
- напряжение и состояние питания;
- мощность и состояние выхода красный;
- возможность или наличие «опасного» напряжения на выходе (>40 В)

Управление

Клавишные переключатели:

на 3 положения
- «ЧАСТОТА» выходного сигнала «SIN, Гц» или следования импульсов «УДАР»;
- «РЕЖИМ» «SIN» - вид синусоидальной генерации;
- «ПУСК» генерации / зарядки и выбор половинной / полной мощности «SIN» возможной при данном питании

на 2 положения
- «ПИТАНИЕ»;
- «ВНЕШНЕЕ» - наращивание емкости / мощности при помощи внешнего аккумулятора или выбор работа / зарядка от сетевого блока;
- «ВНУТРЕН» - выбор напряжения внутреннего питания 12 В / 24 В для изменения заданной мощности (в 4 раза при автономном режиме)

красная кнопка
- загрузка в потенциально «опасном» режиме с «неограниченным» выходным напряжением (Uвых может быть >40 В)

Габаритные размеры электронного блока (кейса), не более, мм

250х215х165

Вес электронного блока, не более, кг

8,5

Условия эксплуатации

Допустимый диапазон температур окружающей среды при эксплуатации

-30…+60ºС

Класс климатической защиты

IP65

Параметр

Значение

Максимальная мощность, подводимая к «рамке», не более Вт

10

Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом

36

Тип корпуса

пластмассовый, герметичный

№

Наименование

Количество

1

Трассопоисковый приемник АП-019.1

1 шт.

2

Генератор АГ-144.1

1 шт.

3

Индукционная антенна ИЭМ-301.3

1 шт.

4

Источник питания ENP-120-12

1 шт.

5

Кабель АГ144.02.020

1 шт.

6

Кабель AG144.02.060

1 шт.

7

Кабель АГ120.02.050

1 шт.

8

Кабель АГ105.02.020

1 шт.

9

Контакт магнитный АГ120.02.090

2 шт.

10

Штырь заземления АГ110.02.004

2 шт.

11

Батарейки

4 шт.

12

Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107)

1 шт.

13

Сумка для генератора АГ-144.1 (чехол 53187)

1 шт.

14

Сумка для приемника (чехол 53212)

1 шт.

15

Сумка для комплекта (чехол 53222)

1 шт.

16

Руководство по эксплуатации

3 шт.

17

Паспорт

1 шт.

№

Наименование

1

Комплект аккумуляторов и зарядное устройство для приемника АП-019
