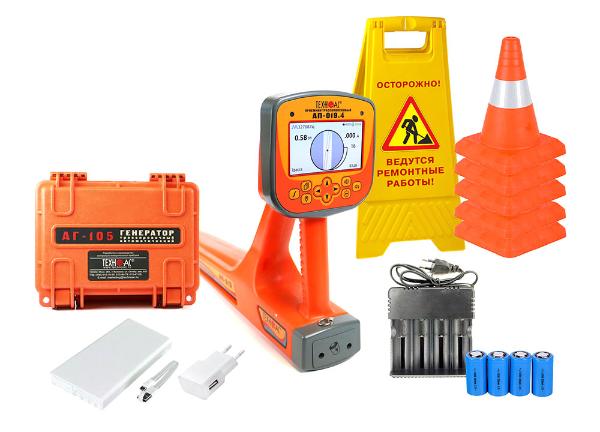

Трассоискатель Успех 4.105Д (с цветным экраном)

Параметр

Значение

Частоты фильтров

50(60) / 100(120) / 512/ 1024 / 8192 / 32768 Гц

Диапазон частот «Широкая полоса»

0,05…7,00 кГц;
7,00…14,00 кГц

Диапазон частот «Две частоты»

1024 / 2048 Гц

Динамический диапазон входных сигналов

140 дБ

Количество встроенных датчиков

5

Максимальная чувствительность (33 кГц)

5 мкА на расстоянии 1 м

Подключаемые внешние датчики

ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ производства «ТЕХНО-АС»

Управление чувствительностью (усилением сигнала)

- полуавтоматическое / ручное (по выбору);
- автоматическое для режима «Трасса»

Определение глубины залегания коммуникации

- 0,01....30,00 м;
- автоматически в режиме «Трасса»

Точность определения глубины залегания

±5 см при глубине до 1 м,
±5% при глубине свыше 1 м

Измерение «сигнального» тока в коммуникации

- 0,001....50,00 А;
- автоматически в режиме «Трасса»

Точность определения оси коммуникации

±5 см при глубине до 1 м,
±5% от глубины залегания при глубине свыше 1 м

Работа с импульсными сигналами

при работе с генераторами «ТЕХНО-АС»

Визуальная индикация

цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости

Режимы индикации

«Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048»

Звуковая индикация

- синтезированный звук с ЧМ;
- звуковая индикация нажатия кнопок

Источник питания

- 4 Li-ion батареи 3,7 В, 3200 мАч;
- внешний аккумулятор (Power Bank)

Режим «Сон»

0…23 час 59 мин

Время непрерывной работы от одного комплекта Li-ion батарей

не менее 8 часов при яркости экрана <50%

Диапазон температур эксплуатации / хранения

-30…+60°С / -30…+60°С

Степень защиты корпуса

IP54

Габаритные размеры

330х140х700 мм

Вес, не более

2,45 кг

Параметр

Значение

Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц»

Нагрузка «клипсы» или «клещи»

512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33»

«Антенные» режимы

8192 - «8.2» / 32768 - «33» для «Lc» или 8192 - «8.2» для «AH»

Режим работы

«Антенные» режимы

Встроенная передающая антенна «LC»

Внешняя передающая антенна «АН»

Режим работы

Режимы «модуляции» (сигналы специальной формы)

Прерывистый «ПР» (кратковременные посылки сигнала)
Длительность посылки 0,12 сек
Частота следования посылок 1 Гц

Двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц)
Соотношение амплитуд 4/1 (соответственно)

Выходные параметры при напряжении питания 12…15В

Выходной ток, А

Ограниченный программой при ручном повышении, ≥

5 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» / «2F»

3 - при частоте 32768 Гц «33»

Заданный для автоматического согласования, ≥

0,2 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»

0,1 - при частотах 8192 Гц «8.2» / 32768 Гц «33»

Максимальное выходное напряжение, В

В зависимости от «модуляции», ≥

32 - в двухчастотном режиме модуляции «2F»

40 - в других режимах

Максимальная выходная мощность, Вт

Ограниченная программой, ≥

20 - При частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2»

6 - При частоте 32768 Гц «33»

Источники питания

Напряжение питания

7…15 В

Батарейный комплект «тип С×8»

8 щелочных («alkaline») элементов 1,5 В «тип С»

Внешние источники питания (не входят в комплект поставки)

Аккумулятор «12 В» (например, автомобильный)
Выходное напряжение 11…14 В при токе не менее 4 А

Сетевой блок питания АГ114М.02.020 (дополнительная принадлежность)
Выходное напряжение 15 В, мощность 60 Вт

Время работы («жизненный цикл» зависит от качества батарей)

При работе от батарейного комплекта «тип С×8» ≈ 5 часов в режимах «НП» и «2F» (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме «ПР» (при исходной выходной мощности 15 Вт)

При внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено

Функциональные особенности

Автоматическое управление выходной мощностью в процессе генерации

Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания

Согласование с нагрузкой

Автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2 А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»; - ≥ 0,1 А при частотах 8192 Гц «8.2» и 32768 Гц «33».

Ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования

Варианты подключения к исследуемой коммуникации

«Контактное» подключение с «возвратом тока через землю»

«Бесконтактное» подключение с применением встроенной передающей антенны «LC»

«Бесконтактное» подключение с применением внешней передающей антенны «АН»

«Бесконтактное» подключение с применением индукционных передающих «клещей»

Конструктивные параметры

Выходной усилитель мощности

Технология: модифицированный CLASS D КПД до 85%

Габаритные размеры, мм

216х180х105 мм

Вес, кг

2

Условия эксплуатации

Допустимый диапазон температур окружающей среды при эксплуатации

-30…+60ºС
С «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды.

Степень защиты корпуса

IP65 (при закрытой крышке корпуса - кейса)

№

Наименование

Количество

1

Трассопоисковый приемник АП-019.4

1 шт.

2

Генератор АГ-105

1 шт.

3

Кабель АГ120.02.020

1 шт.

4

Кабель АГ120.02.050

1 шт.

5

Кабель АГ105.02.020

1 шт.

6

Контакт магнитный АГ120.02.090

2 шт.

7

Штырь заземления АГ110.02.004

2 шт.

8

Батарейки

8 шт.

9

Кабель USB 2,0 AM-mini USB 1 м

1 шт.

10

Колпачок изоляционный d=8 мм

2 шт.

11

Power bank, 10 000 mAh

1 шт.

12

Конус дорожный, высота 30 см

5 шт.

13

Аварийный знак "Люк открыт" или "Идут работы"

1 шт.

14

Батарейки для приемника

4 шт.

15

Зарядное устройство HD-8992A

1 шт.

16

Сумка для приемника (чехол 53212)

1 шт.

17

Сумка для комплекта (чехол 53222)

1 шт.

18

Руководство по эксплуатации

3 шт.

19

Паспорт

1 шт.

№

Наименование

1

Индукционная антенна ИЭМ-301.5

2

Комплект аккумуляторов и зарядное устройство для приемника АП-019
