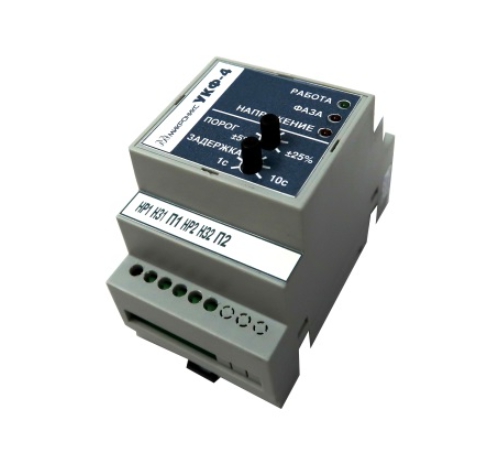

УКФ-4 Устройство контроля фаз

Предназначение

Отключение нагрузки с помощью внешнего контактора при несоответствии напряжения трёхфазной питающей сети заданным нормам, а также при обрыве, слипании или неправильном порядке чередования фаз.

Принцип действия

Устройство осуществляет постоянный мониторинг напряжения на всех фазах трёхфазной питающей сети, и в случае выхода напряжения за установленные пределы или изменения порядка следования фаз, отключает нагрузку.

Отличительные особенности

   • Малогабаритное многофункциональное устройство
   • Питается от всех трех фаз контролируемой сети
   • Коммутация нагрузки в изделии УКФ-4 производится контактами реле
   • В изделии установлено реле с двумя переключающими контактами, что в ряде случаев позволяет обойтись без дополнительных промежуточных реле
   • Величина допуска на напряжение сети и задержка срабатывания/восстановления устанавливаются потребителем при помощи регуляторов на передней панели
   • Крепление — DIN-рейка 35 мм

Технические параметры

Наименование товара	Значение параметра
Контролируемая и питающая сеть	3 фазы 380В 50Гц ГОСТ 13109-97
Диапазон допустимых фазных напряжений (по всем фазам)	от 140В до 350 В
Ток потребления по каждой из фаз, не более	25 мА
Отключение нагрузки при неправильном порядке фаз	Да
Отключение нагрузки при обрыве фазы (любой) и/или нейтрали	Да
Диапазон регулирования допуска напряжения	От ±5% до ±25%
Точность установки порогов	± 2 %
Задержка отключения / подключения нагрузки	1 - 10 с
Коммутируемое контактами реле переменное напряжение, не более	250 В
Коммутируемый контактами реле переменный ток, не более	1 А
Рабочий диапазон температур	- 40... +70 °С
Габариты (ШхВхГ)	90х53х60 мм
Масса изделия	125 г

 Скачать

Руководство по эксплуатации УКФ-4

Инструкция по замене УКФ-2-1 на УКФ-4
