Монтажные узлы к фотодатчикам.
|
Наименование и тип фотодатчика |
Краткая характеристика монтажного узла |
Ответный фланец, посадочный размер |
шифр М.У. |
| ФДСА-03М | 1. МУ юстировочный (кожух с термоизолятором, кран, два штуцера на обдув ø12 мм) | -круглый, ø106 мм; 4 отв. Ø 9 на Ø90 мм; 3 отв. Ø7 на ø92 мм | 3М-01 |
|

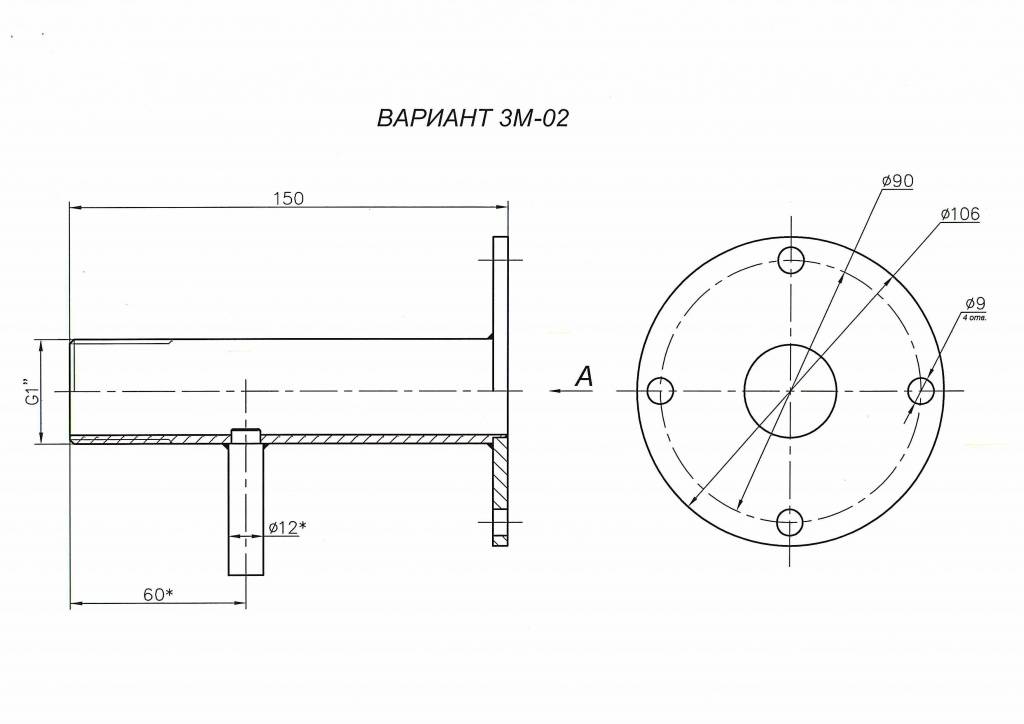

2. МУ стандартный (труба, один штуцер на обдув ø12 мм) |
-круглый, ø106 мм; 4отв. Ø 9 на Ø90 мм | 3М-02 | |
|
3. МУ короткий (L=250, труба, кран, один штуцер на обдув ø12) |
-круглый, ø90 мм; 4 отв. Ø6,5 на Ø70 мм | 3М-03 | |
| ФДСА-03М-010 |
4. МУ стандартный (кожух с термоизолятором, кран, два штуцера на обдув ø12, труба) |
-прямоугольный, 84х100 мм; 65х85 мм по отв., 4 отв. Ø9 мм | 3М-04 |
| Факел 012-01 |
1. МУ стандартный (кожух с термоизолятором, кран, два штуцера на обдув ø12, труба) |
-прямоугольный, 84х100 мм; 65х85 мм по отв., 4 отв. Ø9 мм | 3М-04 |
| ФДС-03-с-Ех |
1. МУ юстировочный термостойкий (два ниппеля, труба стеклотекст., тройник со штуцером 3/8G, гайка-“американка” на 11/4G) |
-круглый, ø105 мм; 3 отв. Ø11 на Ø89 мм; |
СЕ-07- 05 |
|
2. МУ стандартный (труба, один штуцер на обдув резьбовой 1/2G, гайка-“американка” на 11/4G) |
-круглый, ø105 мм; 3 отв. Ø11 на ø89 мм |
СЕ-07- 06 |
|
| ФДС-03 |
1. МУ стандартный (труба, один штуцер на обдув ø12мм) |
-круглый, ø106 мм; 4 отв. Ø 9 на ø 90 мм | 3М-02 |
|
2. МУ юстировочный термостойкий (два двойных ниппеля, труба стеклотекстолитовая) |
-круглый, ø105 мм; 3 отв. Ø 11 на ø89 мм | СЕ-07 |
