Блок розжига запальника БРЗ-04М1(2К)-Щ/Н
+375 (17) 365-64-51
Назначение
С помощью блока розжига БРЗ-04М1(2К)-Щ/Н может осуществляться автоматическое управление работой запально-защитного устройства в водонагревательном оборудовании и котлоагрегатах, функционирующих на мазутном или газовом топливе.
2. Формирование сигнала об открытии или закрытии электромагнитного клапана КЭГ.
3. Подача сигнала для розжига искрой ИВН.
4. Отключение источника высокого напряжения при зажигании горелки.
5. Блокировка запуска в случае отсутствия вентиляции электроустановок, срабатывании защитной системы котла, невозможности розжига в течение заданного промежутка времени ЗСУ или ЗЗУ.
При всей функциональности устройство компактно, удобно в применении, легко в установке.
Блок розжига может быть произведен в настенном и щитовом исполнении.
Вес устройства составляет не более 3 кг. Предполагаемый срок службы составляет 80 тыс. часов.
Для розжига ЗЗУ и ЗСУ блок отводит от 5 до 40 секунд, в зависимости от настроек и использует для передачи сигналов контакт реле с возможностью коммутации постоянного тока до 2 ампер и напряжением в 30 Ватт. Для внешнего питания устройства требуется напряжение 30 В при токе до 20 мА и частоте 50-60 Гц. В комплекте с ИВН. Блок потребляет не более 300 ВА.
|
|
БРЗ-04-М1-2К | БРЗ-04-М1 |
|---|---|---|
| Количество каналов контроля пламени | 2 | 1 |
| Совместимость с датчиками пламени |
ФД-02, ФД-05ГМ, ФДС-Ч, ФДЧ, ФДА-02, ФДА-03, КЭ |
КЭ |
| Командные сигналы на КЭГ: |
|
|
| - напряжение, В | ~ 220В, 50Гц | |
| - ток, не более, А | 0,25 | |
| Командные сигналы на ИВН: |
|
|
| - напряжение, В | ~ 220В, 50Гц | |
| - ток, не более, А | 0,25 | |
| - длительность попытки розжига, с | 4-40 | 10-30 |
|
Выходные сигналы в системы сигнализации и управления (релейные выходы): |
|
|
| - наличия пламени запальника | Сигнал «ПЛАМЯ» |
Сигнал «ЗАПАЛЬНИК» |
| - открытие КЭГ |
|
- |
| - наличия пламени основной горелки | Сигнал-«ФАКЕЛ» | - |
| Световая индикация: |
|
|
| - наличия пламени запальника | индикатор «ПЛАМЯ» |
индикатор «ЗАПАЛЬНИК» |
| - открытие КЭГ | индикатор «КЛАПАН» | |
| - подача высокого напряжения | индикатор «ИВН» |
индикатор «СВЕЧА» |
| - наличия пламени основной горелки |
индикатор «ФАКЕЛ» Светодиодная линейка интенсивности пламени |
индикатор «ФАКЕЛ» |
| - питание | индикатор «СЕТЬ» | |
| Коммутация: |
|
|
| - постоянного тока =30В, не более, А | 2 | |
| - переменного тока ~ 220В, А | 0,01-0,25 | |
| Внешние электрические цепи должны обеспечивать коммутацию постоянного напряжения =30В при токе, не более, мА | 20 | |
| Температура окружающей среды, °С | от -25 до +50 | |
| Степень защиты, (код IP) | IP54 | |
| Питание: |
|
|
| - напряжение, В | ~ 220В, 50Гц | |
| - потребляемая мощность (суммарная с ИВН и КЭГ), ВА | 200 | 60 |
|
Габаритные размеры, не более, мм Щ (щитовое исполнение) Н (настенное исполнение) |
321х210х64 200х184х80 |
270х180х110 |
| Масса блока, кг, не более | 1,5 | 3 |
| Связь с контроллерами верхнего уровня по интерфейсу | RS-485, MODBUS RTU |
|
Пример заказа: Блок розжига запальника БРЗ-04-М1
Блок розжига запальника БРЗ-04-М1-2К-Щ

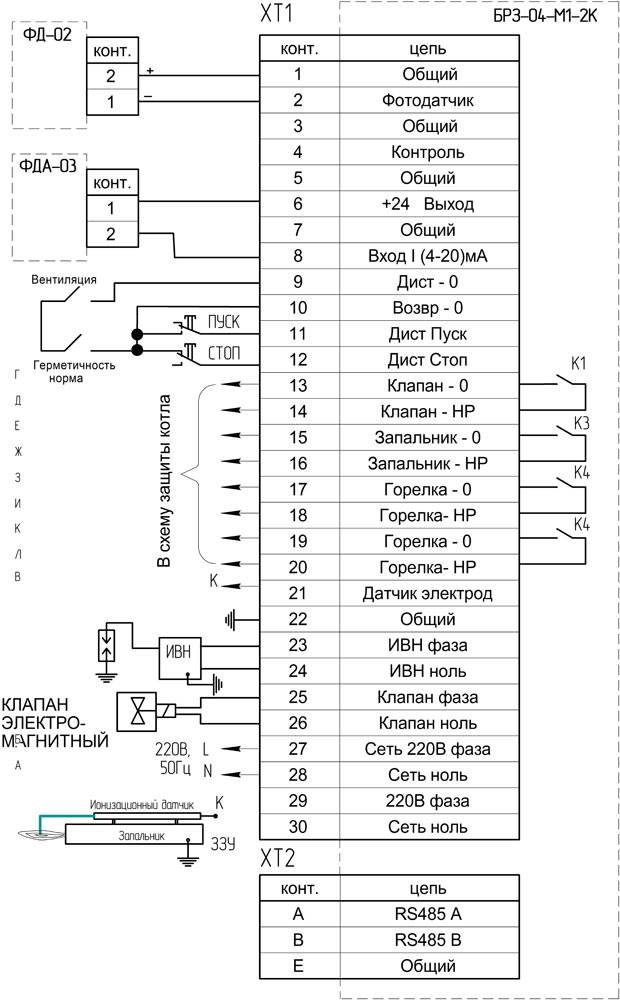

Схема внешних подключений
Габаритные и установочные размеры
БРЗ-04-М1
БРЗ-04-М1-2К-Щ (щитовой)
БРЗ-04-М1-2К-Щ (настенный)
